Общая информация:

Система испытаний линии передачи EPCL-II - это высокоточный прибор, предназначенный для измерения на месте параметров частоты мощности различных линий передачи высокого напряжения, включая воздушные, кабельные и гибридные воздушные кабельные линии. Прибор оснащен интегрированной структурой со встроенным модулем питания переменной частоты, способным обеспечивать регулируемый выход переменной частоты в выбираемых диапазонах 47,5 Гц / 52,5 Гц, 45,0 Гц / 55,0 Гц, 57,5 Гц / 62,5 Гц или 55,0 Гц / 65,0 Гц. Используя технологию цифровой фильтрации, она эффективно устраняет помехи от электрических полей частоты мощности, в принципе решая проблему точного измерения при сильных электромагнитных помехах, а также подходит для испытаний на генераторе в полностью деэнергетических условиях. По мере расширения электросетей и роста распространенности многоканальных линий на общих башнях усиливается взаимосвязь между линиями передачи, что вызывает более сильные помехи во время испытания параметров частоты мощности, что серьезно подрывает точность измерений и безопасность оборудования. Чтобы решить эту проблему, наша компания разработала эту систему испытания параметров линии передачи следующего поколения, которая интегрирует испытательный источник питания переменной частоты, модуль точного измерения, высокоскоростный цифровой процессорский чип и патентно защищенную антииндуцированную схему напряжения. Эта конструкция эффективно устраняет воздействие сильных электромагнитных помех, обеспечивает безопасность прибора и позволяет пользователям быстро, удобно и с исключительной точностью измерять параметры частоты мощности линии передачи.

Особенности:

АПолносенсорный супер-большой ЖК-дисплей

Прибор оснащен 7-дюймовым сенсорным цветным дисплеем с большим экраном и ультра-полносенсорным интерфейсом управления, который прост в эксплуатации. Все шаги работы показаны в интуитивно понятном меню, что делает каждый шаг очень ясным. Операторы могут использовать прибор без дополнительной профессиональной подготовки. Весь процесс измерения может быть завершен с помощью легкого прикосновения, что делает его идеальным интеллектуальным измерительным устройством.

АМалый размер и легкий вес

Прибор имеет минимальный объем и легкий вес, обеспечивая простой и удобный метод испытания.

АПростое и удобное подключение к питанию

Все процессы измерения прибора требуют только подключения к сетевому источнику питания 220 В, устраняя неудобства подключения к полевому источнику питания 380 В, встречающиеся в существующих методах измерения.

АСупер антииндуцированная способность напряжения

Прибор использует уникальную антииндуцированную схему напряжения, позволяющую ему выдерживать высокие индуцированные напряжения (антииндуцированный ток до 60 А) и работать нормально при индуцированных напряжениях до 30 000 вольт.

АПрямое измерение индуцированного напряжения и индуцированного тока

Уникальная антииндуцированная схема напряжения прибора позволяет ему выдерживать высокие индуцированные напряжения. Поэтому прибор может напрямую измерять индуцированное напряжение и индуцированный ток и может определить, подходит ли линия для измерения.

АТехнология преобразования частоты для точного измерения

С сильной способностью противодействия помехам выходная мощность измерения прибора обеспечивается его встроенным модулем питания переменной частоты. Частота может быть установлена на 47,5 Гц/52,5 Гц, 45,0 Гц/55,0 Гц, 57,5 Гц/62,5 Гц или 55,0 Гц/65,0 Гц. Технология цифровой фильтрации используется для эффективного избежания различных сигналов помех частоты мощности на месте, что позволяет прибору добиваться высокой точности, точности и надежности измерений.

АВысокоскоростный процессор

Прибор использует профессиональный высокоскоростный цифровой процессор сигнала в качестве основного блока обработки, что значительно улучшает его вычислительные и обработочные возможности, обеспечивая при этом точность измеренных данных.

АПростая операция

Внешняя проводка проста. Все измерения - импеданс положительной последовательности, импеданс нулевой последовательности, емкость положительной последовательности и емкость нулевой последовательности - могут быть завершены путем соединения испытательных проводов с испытаемой линией только один раз в конце испытания. Это решает проблемы, существующие в традиционных методах испытаний, таких как громоздкое переключение испытательной проводки, и проблемы, связанные с противовмешательством, стабильностью и точностью. Он также избегает риска индуцированного напряжения, наносящего вред оператору при смене проводки.

АМассовое хранение данных

Прибор оснащен календарным чипом и памятью большой емкости, что позволяет сохранять результаты испытаний в хронологическом порядке. Исторические записи можно просмотреть в любое время и распечатать.

АНаучное и передовое управление данными

Данные прибора могут быть экспортированы через флеш-накопитель USB. Данные могут просматриваться и управляться на любом ПК, а также могут генерироваться отчеты о работе.

АЗащита оперативной безопасности

Функция обнаружения заземления специально разработана в приборе для определения того, правильно ли прибор заземлен на месте. Если заземление свободно или не подключено, прибор автоматически обнаружит это и запретит пользователю работать, обеспечивая тем самым личную безопасность и защищая прибор во время использования.

Спецификация:

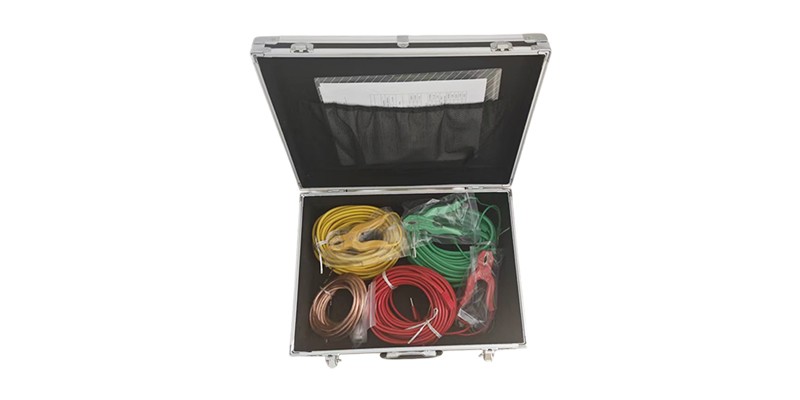

Список упаковки
