Общая информация:

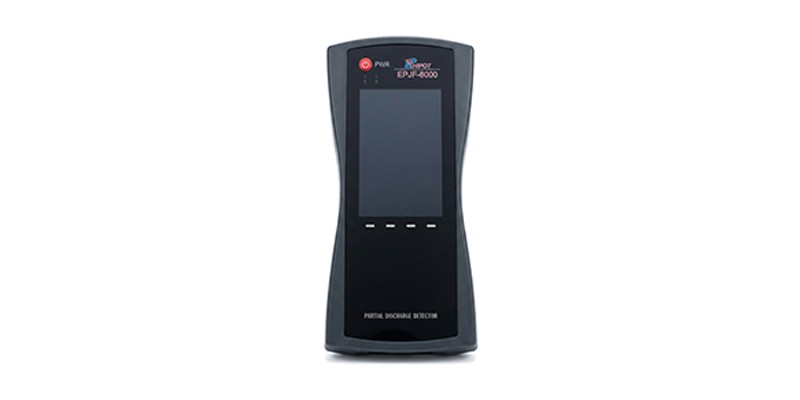

EPJF-8000 Ручный детектор частичного разряда может широко использоваться в обнаружении частичного разряда энергосистемы, включая высоковольтное коммутационное устройство, кольцевый сетевой шкаф, трансформатор напряжения / тока, трансформатор (включая трансформатор сухого типа), ГИС, воздушную линию, кабель и другое обнаружение состояния изоляции оборудования, через следующие показатели для измерения степени разряда электрического оборудования:
Выявление интенсивности частичного разряда: путем измерения сигнала разряда в одном цикле мощности частоты интенсивность частичного разряда характеризуется в соответствии с максимальным значением (дБ) в последовательности импульсов разряда.
Выявление частоты частичного разряда: путем измерения сигнала разряда в одном цикле частоты мощности извлекается импульс разряда, а частота частичного разряда характеризуется в соответствии с количеством импульсов разряда.
Особенности:
Настройте различные датчики для достижения частичного обнаружения почти всего высоковольтного электрооборудования.
Предоставьте форму волны временного домена, PRPD, PRPS и другие шаблоны разряда для реализации анализа различных типов разряда.
Гуманизированный человеко-машинный интерфейс облегчает управление данными различных устройств.
Встроенный ультразвуковый датчик и датчик переходного наземного напряжения (далее именуемый TEV), который может быть подключен к специальным датчикам, таким как трансформаторы, ГИС, воздушные линии, кабели и т.д.
Принимает неинтрузивный метод обнаружения, нет необходимости отключать во время процесса испытания, нет необходимости настраивать дополнительный источник высокого напряжения, он удобнее использовать, чем традиционный детектор импульсного частичного разряда.
Диапазон пропускной способности испытания составляет 30 кГц ~ 2,0 ГГц, что подходит для принципов обнаружения различных частотных диапазонов.

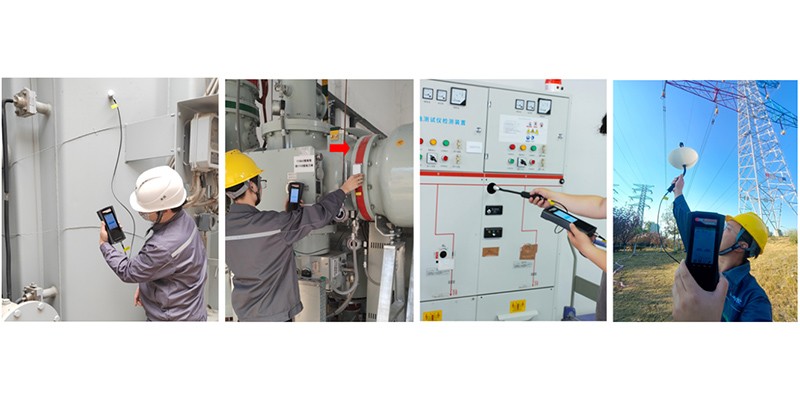

Применение продукта:
Предприятия по производству и распределению электроэнергии.
Железнодорожная система.
Система электроснабжения для нефтехимической промышленности.
Аэрокосмические испытания.
Автоматическое обнаружение
Технические спецификации:
| Измерение TEV | Контактное измерение ультразвукового датчика | ||
| Диапазон измерений | 0-60 дБмВ | Диапазон измерений | -6dBμV до 68dBμV |
| Резолюция | 1дБ | Резолюция | 1дБ |
| Точность | ±1 дБ | Точность | ±1 дБ |
| Максимальный импульс на цикл | 1400 | Диапазон частот | 20~200 кГц |
| Частота измерения | 3~100МГц | ||
| Безконтактное измерение ультразвукового датчика | Измерение UHF | ||
| Диапазон измерений | -6dBμV ~ 68dBμV | Частота обнаружения | 300-3000MHz |
| Резолюция | 1дБ | Диапазон измерений | 0-60 дБмВ |
| Точность | ±1 дБ | ||
| Частота центра датчика | 40 кГц | ||
| Измерение HFCT | |||
| Импеданс передачи датчика | 9,9 мВ/мА | ||
| Частота обнаружения | 3...30МГц | ||
| Чувствительность | 1 мВ | ||
| Диапазон обнаружения | 0~10000 mV | ||
| Аппаратное обеспечение | |||
| Шелл | АБС | ||
| Экран | ЖК-экран RGB 4,0 дюйма, разрешение 800*480 | ||
| Точность отбора проб | 12 бит | ||
| Режим синхронизации | Внутренняя синхронизация, внешняя синхронизация | ||
| Коннектор | Интерфейс USB (также вход зарядного устройства) WIFI 3,5 мм стерео разъем для наушников Внешний интерфейс входа датчика | ||
| наушники | 8 Ом минимум | ||
| SD карта | Стандартная конфигурация 16G ~ 64G | ||
| Встроенная батарея | Литиевая батарея 3.7V/5000mAh | ||
| Рабочие часы | Примерно 6 часов | ||
| зарядное устройство | AC 90-264V или DC 5V | ||
| Рабочая температура | - 20 - 50℃ | ||
| влажность | 20-85% относительная влажность | ||
| Объем и вес | 210*100*35 (мм) 0,4 кг (хост) | ||

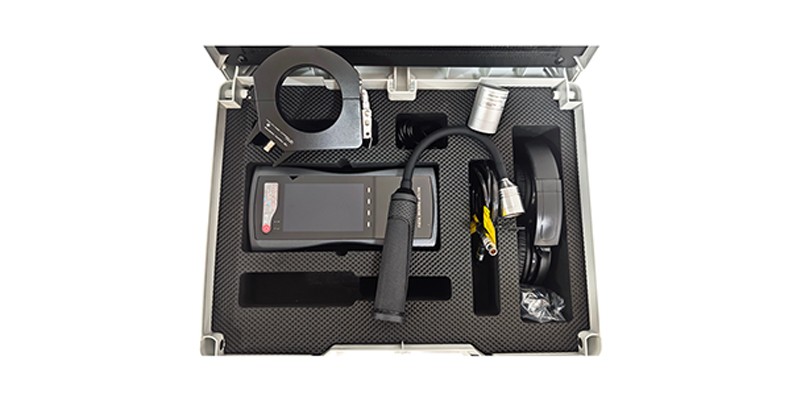

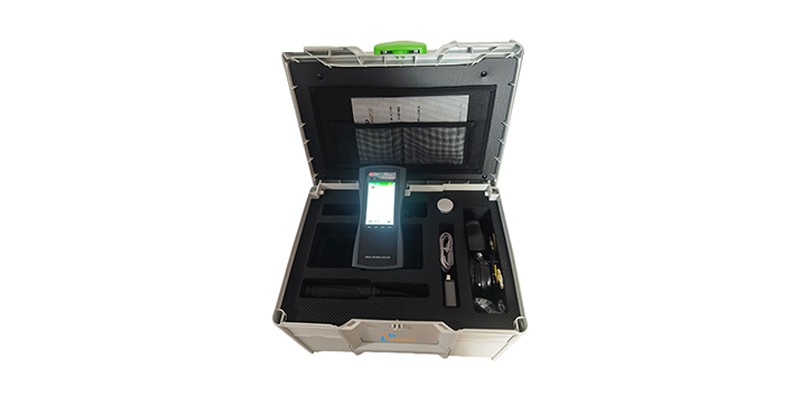

Список упаковки:
| Количество | Единица | Примечание | ||
| 1 | Детектор | 1 | Набор | Стандартная конфигурация: Встроенный ультразвук и TEV, обычно используемые для испытания коммутационных устройств |
| 2 | Внешний контактный ультразвуковый датчик | 1 | ПК | Опционально, используется для обнаружения частичного разряда трансформаторов, ГИС, двигателей и т.д. |
| 3 | Высокочастотный трансформатор | 1 | ПК | Опционально, используется для обнаружения частичного разряда кабеля |
| 4 | UHF датчик | 1 | ПК | Опционально, используется для тестирования ГИС |
| 5 | Внешний бесконтактный концентратор | 1 | ПК | Опционально, используется для испытания поднятых линий |
| 6 | Гибкий датчик | 1 | ПК | Факультативно, используется для испытания коммутаторов |
| 7 | Испытательная линия | 1 | Набор | Стандартная конфигурация |
| 8 | наушники | 1 | ПК | Стандартная конфигурация |
| 9 | зарядное устройство | 1 | ПК | Стандартная конфигурация |
| 10 | Кабель USB | 1 | ПК | Стандартная конфигурация, зарядка и связь данных ПК |
| 11 | Руководство | 1 | ПК | |
| 12 | Сертификат калибровки внезаводской инспекции | 1 | ПК | |
| 13 | Сертификат соответствия | 1 | ПК | |
| 14 | Гарантийная карта | 1 | ПК | |
