Общая информация:

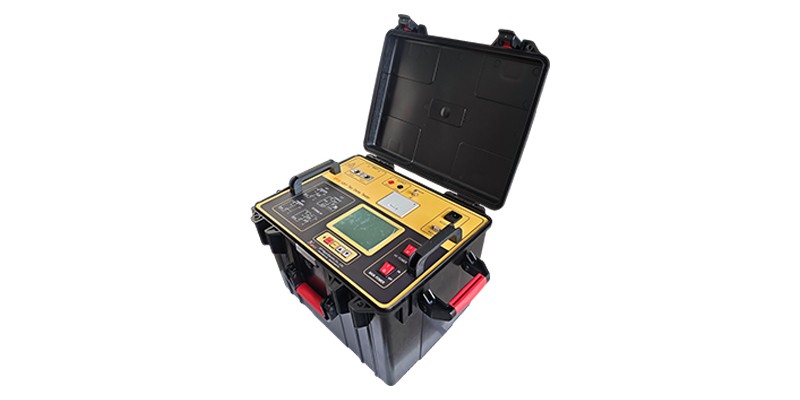

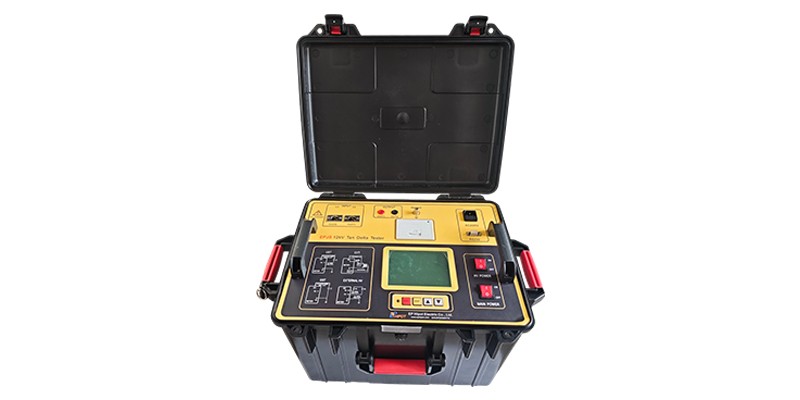

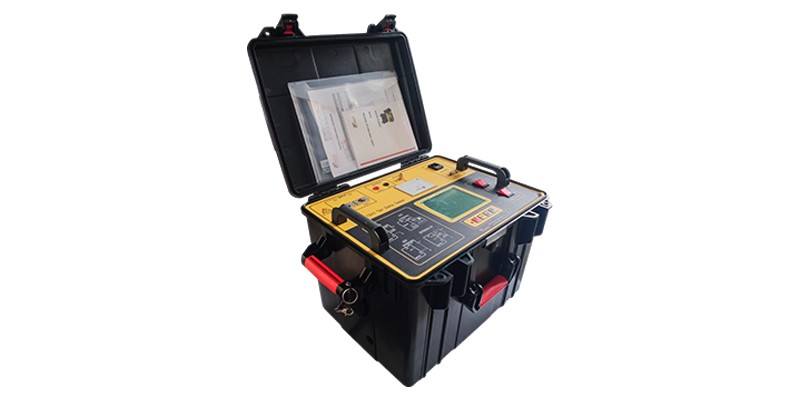

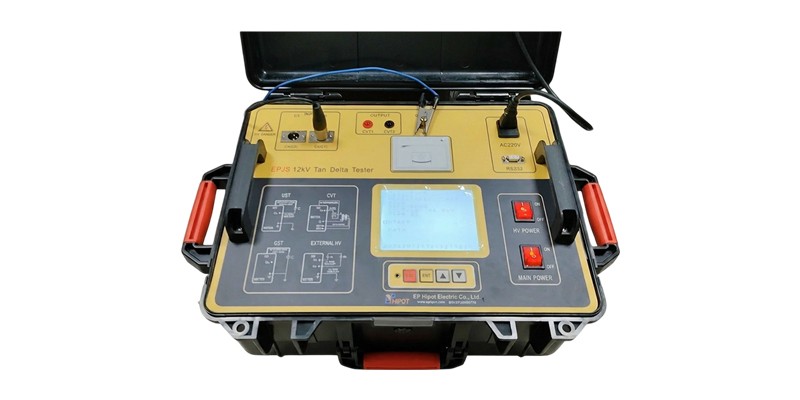

EPJS - это высокоточный прибор, предназначенный для полностью автоматического измерения на месте тангентности диэлектрических потерь (tan δ) и емкости различных высоковольтных электрооборудований в электростанциях, подстанциях и других полевых средах. Благодаря внедрению технологии преобразования частоты он обеспечивает точное измерение даже при сильных помехах электрического поля.
Особенности:
√ Английскийинтерфейс меню, при этом микропроцессор автоматически завершает весь процесс измерения.
√ Sподходит для измерения танδ и емкости высоковольтных электрических аппаратов в мастерских, лабораториях и научно-исследовательских учреждениях. Он предлагает особые преимущества в испытании потери изоляционного масла, будучи удобным, простым и точным.
√ Cвыполнять измерения на незаземленном или прямо заземленном высоковольтном электрическом оборудовании с использованием как положительных, так и отрицательных методов соединения. Он также способен измерять танδ и основные значения емкостности C1 и C2 емкостных трансформаторов напряжения (CVT).
√ Eоснащен встроенным высоковольтным усиленным трансформатором и включает в себя функции защиты безопасности, такие как переключение нулевого перехода и защита от перенапряжения молнии. Во время испытания он может выходить высокое напряжение на различных уровнях от 0,1 кВ до 12 кВ, обеспечивая простую и безопасную работу.
√ Pоснащен следующими функциями защиты:
· Защита от короткого замыкания высокого напряжения
· Защита от перенапряжения CVT
· Плохая защита заземления
Технические характеристики:
Выход высокого напряжения | 0.1~ 12кВА,200 мАА,50ВА,30А Увеличение на 100 В для каждого уровня,мощность:2000ВА |
Точность | tgδ: ± (чтение *1).0% + 0,04%) |
Cx: ± (чтение *0.5% +1ПФ) |
Резолюция | tgδ: 0,001% |
Cx:0.001пФ |
Диапазон измерений | 0.001%100% |
Внутреннее высокое давление: | 3ПФ...60000PF/12кВ 60ПФ...1µF/0.5kV |
Внешний высокое давление | 3ПФ...1.5µF/12kV60ПФ...30µF/0.5кВ максимальный испытательный ток 5A/30~300Hz при нормальном соединении Максимальный испытательный ток во время обратной проводки составляет 10KV / 5A / 30 ~ 300Hz |
Диапазон текущего испытания | 10µA~5A |
CVTИспытание переменного соотношения | Точность измерения коэффициента изменения:±чтение *1% Диапазон измерений: 10...99999 Точность измерения фазы:±0.1Б Диапазон измерения фазы: 0...359.9Б CVT самовозбужденный выход низкого напряжения: выходное напряжение 3 ~ 50V, выходный ток 3 ~ 30A |
МощностьsОппли | AC 220V ± 10% 50 / 60 ±1В процентах |
Метод измерения | а. единичная частота: 45(45Hz измерения), 50 (измерение 50Hz), 55(55Hz измерения), 60 (измерение 60Hz), 65 (измерение 65 Гц) |
b. разная частотаА. 50Д (45 Гц / 55 Гц измерить каждый раз) 60Д (55Hz/65Hz измерить каждый раз) Автоматическое преобразование частоты |
Hгармонический адаптация: | 3% |
Приложение условие | -15 ℃- Да.50 ℃Относительная влажность <80% |
Размер | 460 (длина) × 345(Ш) × 345(H) |
Вес | 35кг (с аксессуарами) |
Pринтер | Встроенный термический принтер |

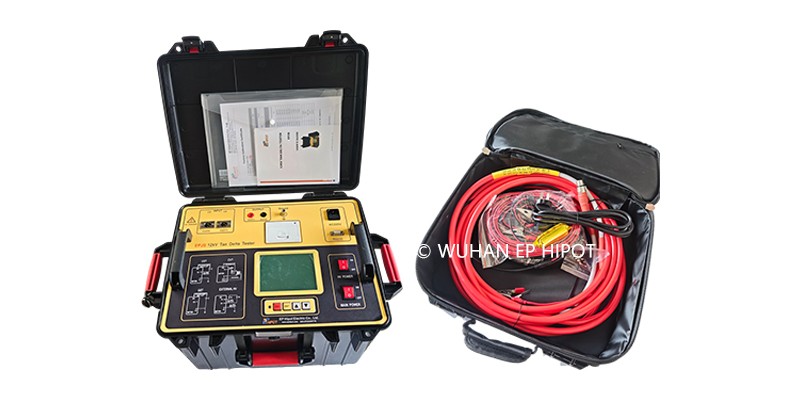

Список упаковки:
блок управления | 1 |
Аксессуары Carry Case | 1 |
Высоковольтный испытательный кабель HVx (красный) | 1 |
Кабель для испытаний Cx (черный) | 1 |
Кабель испытания, специфический для Cn (провод низкого напряжения) (черный) | 1 |
кабель питания | 1 |
заземляющая провода | 1 |
Защитник (5А) | 2 |
Печатная бумага | 1 |
Руководство пользователя | 1 |
Заводный сертификат калибровки | 1 |
Серт качества и гарантии | 1 |
